В статье рассмотрим выбор алюминиевых шин по допустимому току и представим таблицы для определения оптимальных параметров медных шин. Правильный выбор проводников критически важен для надежности и безопасности электрических систем. Обсудим правила, касающиеся нагрева, экономической плотности тока и условий короны, что поможет сделать обоснованный выбор при проектировании и эксплуатации электрических установок. Эта информация будет полезна специалистам в электротехнике и тем, кто занимается монтажом и обслуживанием электрооборудования.
Медная шина сечение ток
| Сечение шины, мм | Постоянный ток, А | Переменный ток, А |
|---|---|---|
| — | — | — |
| Медная шина 15×3 | 210 | 210 |
| Медная шина 20×3 | 275 | 275 |
| Медная шина 25×3 | 340 | 340 |
| Медная шина 30×4 | 475 | 475 |
| Медная шина 40×4 | 625 | 625 |
| Медная шина 40×5 | 705 | 700 |
| Медная шина 50×5 | 870 | 860 |
| Медная шина 50×6 | 960 | 955 |
| Медная шина 60×6 | 1145 | 1125 |
| Медная шина 60×8 | 1345 | 1320 |
| Медная шина 60×10 | 1525 | 1475 |
| Медная шина 80×6 | 1510 | 1480 |
| Медная шина 80×8 | 1755 | 1690 |
| Медная шина 80×10 | 1990 | 1900 |
| Медная шина 100×6 | 1875 | 1810 |
| Медная шина 100×8 | 2180 | 2080 |
| Медная шина 100×10 | 2470 | 2310 |
| Медная шина 120×8 | 2600 | 2400 |
| Медная шина 120×10 | 2950 | 2650 |
1.3.23. При установке шин прямоугольного сечения горизонтально, значения токов из таблицы 1.3.33 следует уменьшить на 5 % для шин шириной до 60 мм и на 8 % для шин шире 60 мм.
Эксперты в области электротехники подчеркивают важность правильного выбора сечения алюминиевых и медных шин в зависимости от токовой нагрузки. При проектировании электрических систем необходимо учитывать не только величину тока, но и условия эксплуатации, такие как температура и длина шин. Алюминиевые шины, благодаря своей легкости и коррозионной стойкости, часто используются в распределительных системах, однако их проводимость ниже, чем у меди. Поэтому для достижения одинаковой проводимости алюминиевым шинам требуется большее сечение. Специалисты рекомендуют использовать таблицы, которые помогают определить оптимальное сечение в зависимости от тока, чтобы избежать перегрева и обеспечить надежность работы системы. Правильный выбор материалов и сечений шин — залог безопасности и долговечности электрических установок.
https://www.youtube.com/embed/4Jc0_Rhyuik
ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ НЕИЗОЛИРОВАННЫХ ПРОВОДОВ И ШИН | ВЫБОР ПРОВОДНИКОВ ПО НАГРЕВУ, ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА И ПО УСЛОВИЯМ КОРОНЫ | ОБЩИЕ ПРАВИЛА
Для полых алюминиевых проводов марок ПА500 и ПА600 допустимый длительный ток следует принимать:
| Марка провода | ПА500 | ПА6000 |
| Ток, А | 1340 | 1680 |
Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.
| Номинальный ток (А) | Сечение алюминиевой шины (мм²) | Сечение медной шины (мм²) |
|---|---|---|
| 100 | 16 | 10 |
| 200 | 35 | 25 |
| 300 | 50 | 35 |
| 400 | 70 | 50 |
| 500 | 95 | 70 |
| 600 | 120 | 95 |
| 800 | 160 | 120 |
| 1000 | 200 | 150 |
| 1200 | 240 | 185 |
| 1500 | 300 | 240 |
Интересные факты
Вот несколько интересных фактов, связанных с темой сечения алюминиевых шин по току и выбора медных шин:
-
Сравнение проводимости: Алюминий имеет примерно 61% проводимости меди при одинаковом сечении. Это означает, что для достижения той же проводимости, что и у медных шин, алюминиевые шины должны иметь большее сечение. Однако алюминий легче и дешевле, что делает его популярным выбором в некоторых приложениях.
-
Коррозионная стойкость: Алюминиевые шины имеют естественную защиту от коррозии благодаря образованию оксидной пленки на поверхности. Эта пленка предотвращает дальнейшее окисление, что делает алюминиевые шины более устойчивыми к воздействию окружающей среды по сравнению с медными, которые могут корродировать в определенных условиях.
-
Тепловые характеристики: Алюминий имеет более высокое тепловое расширение по сравнению с медью. Это означает, что при изменении температуры алюминиевые шины могут расширяться и сжиматься больше, что необходимо учитывать при проектировании электрических систем, чтобы избежать механических повреждений и ухудшения контактов.
https://www.youtube.com/embed/bXonP1baMQo
Допустимые длительные токи для неизолированных проводов и шин / ПУЭ 7 / Библиотека /
| Размеры, мм, шины | Медная шина | Алюминиевая шина | Стальная шина | ||
|---|---|---|---|---|---|
| Токовая нагрузка, А | Вес р=8,89/1 м | Токовая нагрузка, А | Вес р=2,7/1 м | Токовая нагрузка, А | |
| 15 * 3 | 210 | 0,4 | 165 | 0,1215 | 55 |
| 20 * 3 | 275 | 0,533 | 215 | 0,1312 | 60 |
| 25 * 3 | 340 | 0,667 | 265 | 0,2025 | 75 |
| 30 * 4 | 475 | 1,067 | 365 | 0,324 | 65 |
| 40 * 4 | 625 | 1,422 | 480 | 0,432 | 80 |
| 40 * 5 | 700 | 1,778 | 540 | 0,54 | 95 |
| 50 * 5 | 860 | 2,222 | 665 | 0,675 | 125 |
| 50 * 6 | 955 | 2,667 | 740 | 0,81 | 155 |
| 60 * 6 | 1125 | 3,2 | 870 | 0,972 | 185 |
| 80 * 6 | 1480 | 4,267 | 1150 | 1,296 | 215 |
| 100 * 6 | 1810 | 5,334 | 1425 | 1,62 | 230 |
| 60 * 8 | 1320 | 4,267 | 1025 | 1,296 | 70 |
| 80 * 8 | 1690 | 5,689 | 1320 | 1,728 | 75 |
| 100 * 8 | 2080 | 7,112 | 1625 | 2,19 | 85 |
| 120 * 8 | 2400 | 8,534 | 1900 | 2,592 | 100 |
| 60 * 10 | 1475 | 5,334 | 1155 | 1,62 | 130 |
| 80 * 10 | 1900 | 7,112 | 1480 | 2,16 | 165 |
| 100 * 10 | 2310 | 8,89 | 1820 | 2,7 | 195 |
| 120 * 10 | 2650 | 10,668 | 2070 | 3,24 | 225 |

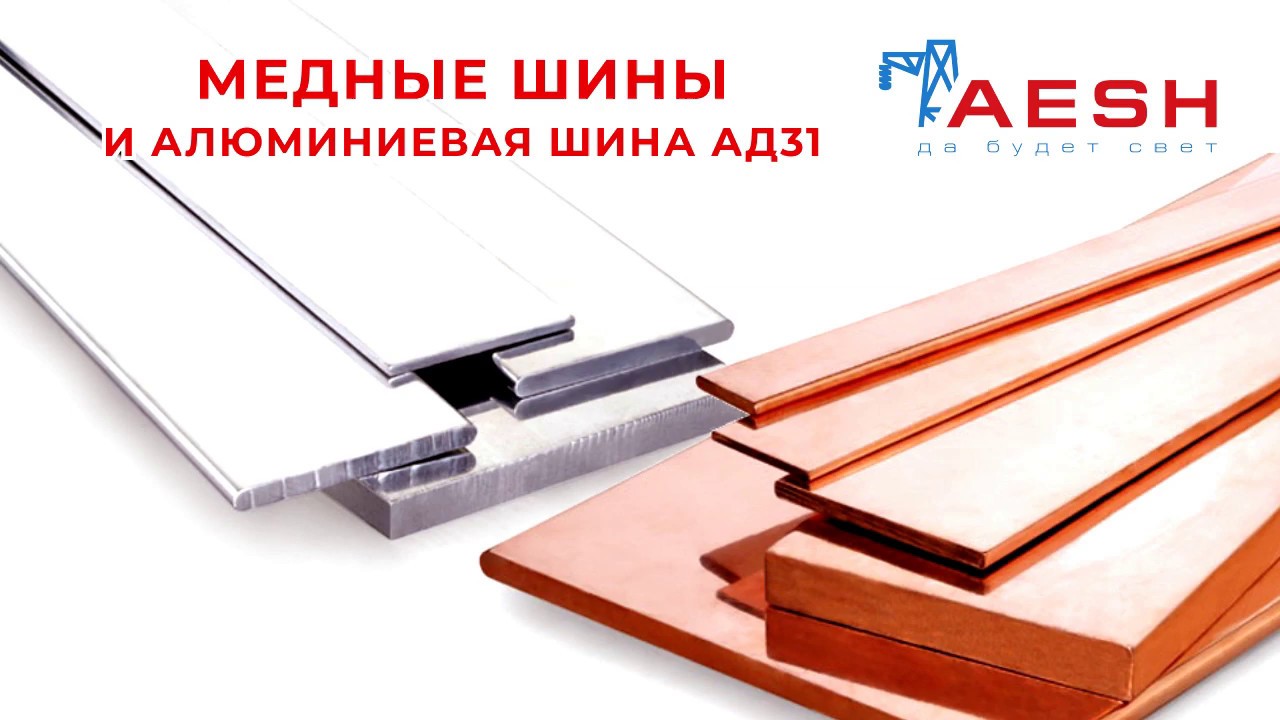

Сравнение характеристик алюминиевых и медных шин по токопроводимости
При выборе между алюминиевыми и медными шинами для электрических систем важно учитывать их токопроводимость, механические свойства и стоимость. Алюминиевые шины, как правило, легче и дешевле, чем медные, но их проводимость ниже. Это означает, что для достижения аналогичных электрических характеристик алюминиевые шины должны иметь больший сечением по сравнению с медными.
Алюминий имеет удельную проводимость около 37% от проводимости меди. Это означает, что для передачи одного и того же тока алюминиевые шины должны быть значительно толще. Например, если для передачи 1000 А требуется медная шина с сечением 50 мм², то для алюминиевой шины потребуется сечение около 120-150 мм². Это связано с тем, что алюминий имеет более высокое сопротивление, что приводит к большему нагреву и потерям энергии.
Кроме того, алюминиевые шины подвержены коррозии, особенно в условиях высокой влажности или при наличии агрессивных химических веществ. Это может привести к ухудшению их проводимости со временем. В отличие от этого, медные шины более устойчивы к коррозии и имеют более длительный срок службы, что делает их предпочтительными для критически важных приложений.
Механические свойства также играют важную роль в выборе между этими двумя материалами. Алюминий более хрупкий и менее устойчив к механическим повреждениям, чем медь. Это может быть критично в условиях, где шины подвергаются вибрациям или механическим нагрузкам. Медные шины, благодаря своей прочности, могут выдерживать более высокие механические нагрузки и имеют меньшую вероятность повреждения.
С точки зрения стоимости, алюминиевые шины, как правило, дешевле, что делает их более привлекательными для проектов с ограниченным бюджетом. Однако, учитывая необходимость в большем сечении и потенциальные затраты на обслуживание из-за коррозии, общая стоимость владения может оказаться выше для алюминиевых шин в долгосрочной перспективе.
В заключение, выбор между алюминиевыми и медными шинами должен основываться на конкретных требованиях проекта, включая токовые нагрузки, условия эксплуатации и бюджет. Важно провести тщательный анализ, чтобы определить, какой материал лучше всего подходит для ваших нужд, учитывая все вышеперечисленные факторы.
Вопрос-ответ
Как выбрать сечение алюминиевых шин в зависимости от тока?
При выборе сечения алюминиевых шин необходимо учитывать максимальный ток, который будет проходить через шину, а также условия эксплуатации, такие как температура окружающей среды и способ монтажа. Для этого можно использовать специальные таблицы, которые указывают допустимые значения тока для различных сечений шин. Например, для алюминиевых шин сечением 50 мм² максимальный ток может составлять около 100 А при нормальных условиях.
Почему предпочтение отдается медным шинам в некоторых случаях?
Медные шины обладают более высокой проводимостью по сравнению с алюминиевыми, что позволяет использовать более тонкие шины для передачи того же тока. Это может быть особенно важно в ограниченных пространствах или при необходимости снизить вес конструкции. Кроме того, медь менее подвержена коррозии и имеет большую механическую прочность, что делает ее более надежной в долгосрочной перспективе.
Как правильно рассчитать нагрузку на алюминиевые шины?
Для расчета нагрузки на алюминиевые шины необходимо учитывать не только максимальный ток, но и продолжительность его протекания, а также условия охлаждения. Важно также учитывать коэффициенты, которые могут изменяться в зависимости от условий установки (например, в закрытых помещениях или на открытом воздухе). Рекомендуется использовать таблицы и формулы, предоставленные производителями, чтобы обеспечить безопасность и эффективность работы системы.
Советы
СОВЕТ №1
При выборе алюминиевых шин для электрических систем, обязательно учитывайте максимальный ток, который будет проходить через шину. Используйте таблицы сечений, чтобы определить необходимое сечение для обеспечения безопасной работы и минимизации потерь энергии.
СОВЕТ №2
Не забывайте о температурных условиях эксплуатации. Алюминиевые шины могут изменять свои характеристики при высоких температурах, поэтому важно учитывать окружающую среду и возможные источники тепла при выборе сечения.
СОВЕТ №3
Сравните стоимость медных и алюминиевых шин. Хотя медные шины обладают лучшими проводниковыми свойствами, алюминиевые могут быть более экономичным вариантом для определенных приложений. Рассмотрите все аспекты, включая стоимость, вес и долговечность.
Читайте также:
СОВЕТ №4
При установке алюминиевых шин обязательно используйте специальные соединительные элементы, предназначенные для алюминия. Это поможет избежать коррозии и обеспечит надежное соединение, что критично для безопасности всей электрической системы.
